Importieren

Dieser Befehl ist über das Systemmenü zugänglich und ermöglicht den Import von

CAD-Daten,
Grafiken,
PDFs,
Blocklayoutlisten

in das Layout.

Hintergrund-CAD importieren

Ein typischer Anwendungsfall für diesen Importtyp ist das Laden eines Gebäudegrundrisses vom Architekten. Die CAD-Datei wird als Hintergrundobjekt eingebunden. Sie können nachträglich die Sichtbarkeit der enthaltenen Layer steuern. Der richtige Maßstab ist beim Import zu definieren. Beachten Sie bitte die Hinweise zur Vorbereitung von AutoCAD-Daten für den Import.

Vorgehen

Rufen Sie im Systemmenu den Befehl Importieren auf.
Wählen Sie aus dem Dateidialog eine DXF- bzw. DWG-Datei.
Sie können auch nach entsprechenden Dateien filtern. Wählen Sie hierzu rechts neben dem Dateiname den Filter-Eintrag Hintergrund-CAD.

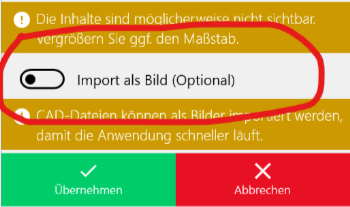

Im rechten Bereich erhalten Sie Rückmeldung zum Fortschritt des Einlesens.

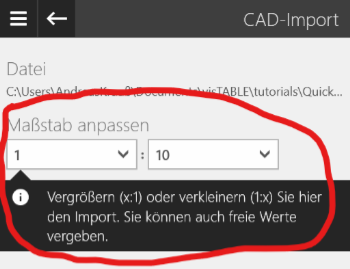

Der Dateiinhalt ist nun sichtbar. Passen Sie den Maßstab an, bis die Inhaltsgröße mit der realen Größe übereinstimmt.
Schließen Sie mit Übernehmen den Import ab.

Importdauer

Die Importdauer hängt wesentlich von der Menge enthaltener Informationen ab. Reduzieren Sie die Datei auf das planerisch Notwendige.

Maßstab und Sichtbarkeit

Sollte der zu importierende CAD-Datensatz in einem Maßstab vorliegen, der dazu führt, dass das importierte Objekt deutlich größer ist, als der aktuelle Ausschnitt des Layouts, so erhalten Sie die Möglichkeit den Bildausschnit auf die Größe des CAD-Objekts einzupassen.
CAD-Import-Zoom-Fit

Hintergrundbild importieren

Ein typischer Anwendungsfall für diesen Importtyp ist das Laden von Gebäuden als Vorlage, wenn keine CAD-Daten vorhanden sind. Das Bild wird als Hintergrundobjekt eingebunden. Es können Dateien in den Formaten jpeg, jpg, gif, png und bmp importiert werden.

Maßstäblichkeit

Im Gegensatz zu CAD-Daten besitzen Bilder keinen Maßstab. Sie sind anschließend anhand eines Referenzmaßes in der Größe anzupassen.

Vorgehen

Rufen Sie im Systemmenu den Befehl Importieren auf.
Wählen Sie aus dem Dateidialog die zu importierende Pixelgrafik.
Sie können auch nach entsprechenden Dateien filtern. Wählen Sie hierzu rechts neben dem Dateinamen den Filter-Eintrag Hintergrund-Bild.

PDF importieren

PDF-Dateien sind eine gängige Methode, um geometrische Informationen oder Zeichnungen - erzeugt in anderen Systemen - als Vorlage weiter zu verwenden. Sie sind in der Regel für die Ausgabe eines bestimmten Planungsstandes vorgesehen, aber selbst nicht als durchgängiger Datenaustausch zu verwenden. Insofern unterstützt visTABLE®touch das Verwenden von PDFs als Hintergrund-Objekt. Das Bearbeiten der Informationen im PDF selbst hingegen ist nicht vorgesehen. Sollten Sie die Wahl haben, eine CAD-Zeichnung als DWG/DXF oder PDF zu nutzen, verwenden Sie DWG/DXF. Da ein PDF per se keine Vorgaben macht, welche Informationen in welcher Form darin enthalten sind, kann durch den Import eines PDFs nicht generell davon ausgegangen werden, die Informationen so vorzufinden, wie dies aus einem CAD-System als DWG/DXF sonst möglich wäre. Beim Import eines PDF ist die Angabe eines Maßstabes zwingend erforderlich, überprüfen Sie daher beim Import diese Eigenschaft.

Vorgehen

Rufen Sie im Systemmenu den Befehl Importieren auf.
Wählen Sie aus dem Dateidialog eine PDFG-Datei.
Im rechten Bereich erhalten Sie Rückmeldung zum Fortschritt des Einlesens.
Der Dateiinhalt ist nun sichtbar. Passen Sie den Maßstab an, bis die Inhaltsgröße mit der realen Größe übereinstimmt.
Schließen Sie mit Übernehmen den Import ab.

Importdauer

Die Importdauer hängt wesentlich von der Menge enthaltener Informationen ab. Es gelten die gleichen Hinweise, wie bei einem Hintergrund-CAD.

Maßstab und Sichtbarkeit

Sollte das zu importierende PDF in einem Maßstab vorliegen, der dazu führt, dass das importierte Objekt deutlich größer ist, als der aktuelle Ausschnitt des Layouts, so erhalten Sie die Möglichkeit den Bildausschnit auf die Größe einzupassen.
CAD-Import-Zoom-Fit

Vektor- und Pixel-Informationen

Ein PDF kann sowohl Vektor- als auch Bitmap-Grafiken beinhalten. Bitmap-Grafiken können (wie Hintergrundbilder) nicht beliebig skaliert werden, ohne an Genauigkeit zu verlieren.
Einige Bitmap-Grafikformate werden nicht unterstützt (bspw. flate decoded).
Man hat keinen Zugriff auf die einzelnen Elemente des PDFs; es entsteht ein einzelnes Objekt auf dem Layer CAD.

mehrseitige Dokumente

Es wird nur die erste Seite eines PDF-Dokuments importiert. Sorgen Sie bitte dafür, dass diejenigen Informationen, die Sie benötigen auf der ersten Seite eines PDF-Dokuments liegen. Eine abweichende Seite kann nicht gewählt werden.

PDF sind nicht für einen präzisen Datenaustausch geeignet

Beim Importieren einer PDF-Datei ist der Verlust von Informationen und Genauigkeit unvermeidbar. Es ist wichtig, den Grad der zu erwartenden Wiedergabetreue zu beachten.
Die Daten in PDF-Dateien werden dort nur mit einfacher Genauigkeit gespeichert werden. Bei dieser Reduktion werden Koordinatenwerte abgerundet, und der Verlust der Genauigkeit ist am deutlichsten in den folgenden Fällen:
* Berechnete Positionen wie tangentiale Punkte, Endpunkte von Bögen sowie Endpunkte von gedrehten Linien
* Daten mit großem Dynamikbereich, von den größten bis zu den kleinsten Werten
* Große Koordinaten in PDF-Dateien, wie die in Karten
* PDF-Dateien, die mit einer niedrigen DPI-Einstellung (Dots per Inch, Punkte pro Zoll) generiert wurden

Blocklayout-Informationen importieren

Ein typischer Anwendungsfall für diesen Importtyp ist das Erzeugen von vordimensionierten Flächen.

Anhand der gewählten Liste werden Blocklayoutelemente im Layout erzeugt bzw. aktualisiert. Die Identifikation der Blocklayoutelemente erfolgt anhand der Bezeichnung.

Importvorlage

Um eine Vorlage für den Import im Excel-Format zu erhalten, exportieren Sie Flächen aus einem bestehenden Layout. Für einen erfolgreichen Import muss mindestens die Spalte Name gefüllt sein.

CSV-Import

Als Datentrennzeichen wird ; und als Dezimaltrennzeichen die Windows-Konfiguration (. oder ,) verwendet.

Vorgehen

Rufen Sie im Systemmenu den Befehl Importieren auf.
Wählen Sie aus dem Dateidialog die Blocklayout-Tabelle.
Sie können auch nach entsprechenden Dateien filtern. Wählen Sie hierzu rechts neben dem Dateinamen den Filter-Eintrag Blocklayout-Tabelle.
Sie erhalten eine Meldung bzgl. aktualisierter und neu angelegter Elemente.

Auto-Layout

Falls keine Positionsinformationen vorliegen, werden die Blocklayoutelemente am unteren Layoutrand aufgereiht.
